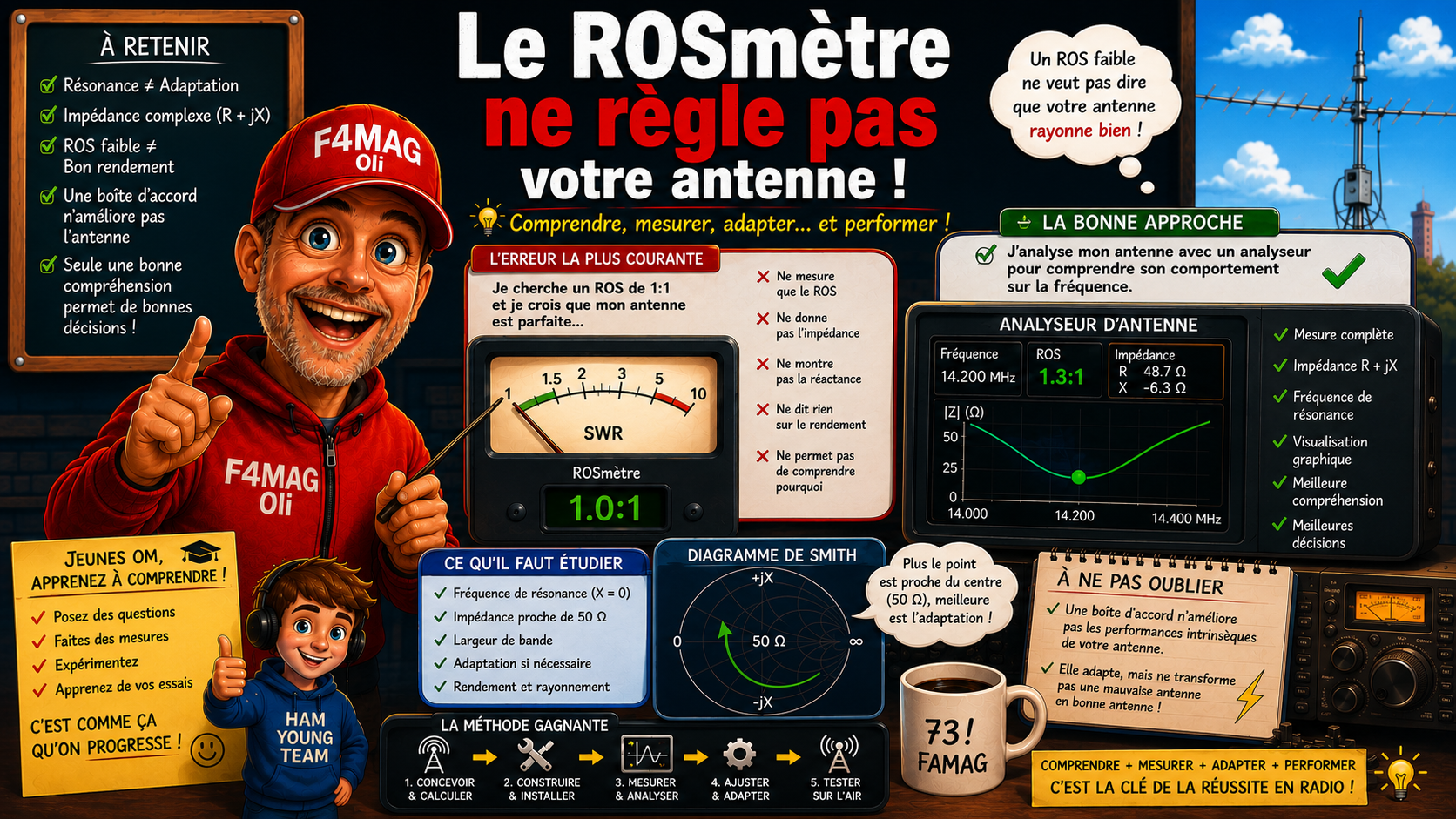

Pourquoi un ROS de 1:1 sur l’antenne ne garantit pas les performances de votre installation
En effet, lorsqu’un radioamateur installe une nouvelle antenne, l’une des premières mesures qu’il effectue consiste généralement à vérifier le ROS. Cette démarche est parfaitement légitime. Après tout, un ROS excessif peut entraîner une réduction automatique de la puissance d’émission et compliquer l’exploitation de la station.
Pour autant, une question mérite d’être posée :
Une antenne qui présente un ROS de 1:1 est-elle nécessairement une bonne antenne ?
À première vue, beaucoup d’entre nous seraient tentés de répondre oui. Pourtant, la réalité est plus nuancée.
Au fil des années, que ce soit lors de la construction d’antennes filaires, de Delta Loops ou d’antennes directives, j’ai souvent constaté qu’il existait une certaine confusion entre plusieurs notions pourtant fondamentales : la résonance, l’adaptation d’impédance et le rendement de l’antenne.
Ces trois paramètres sont intimement liés, mais ils ne décrivent pas la même chose.
Une antenne peut être parfaitement adaptée sans être particulièrement performante. À l’inverse, une antenne peut présenter un ROS qui n’est pas absolument parfait tout en offrant d’excellents résultats sur l’air.
L’objectif de cet article n’est pas de remettre en cause l’utilité du ROSmètre. Cet appareil reste un outil indispensable dans une station radioamateur. En revanche, il est important de comprendre ce qu’il mesure réellement, ce qu’il ne mesure pas, et pourquoi un ROS faible ne constitue pas à lui seul un critère de performance.
Nous verrons également pourquoi les concepteurs d’antennes s’intéressent à bien d’autres paramètres que le simple ROS lors de la mise au point d’une antenne, et comment distinguer les notions de résonance, d’adaptation d’impédance et d’efficacité de rayonnement.

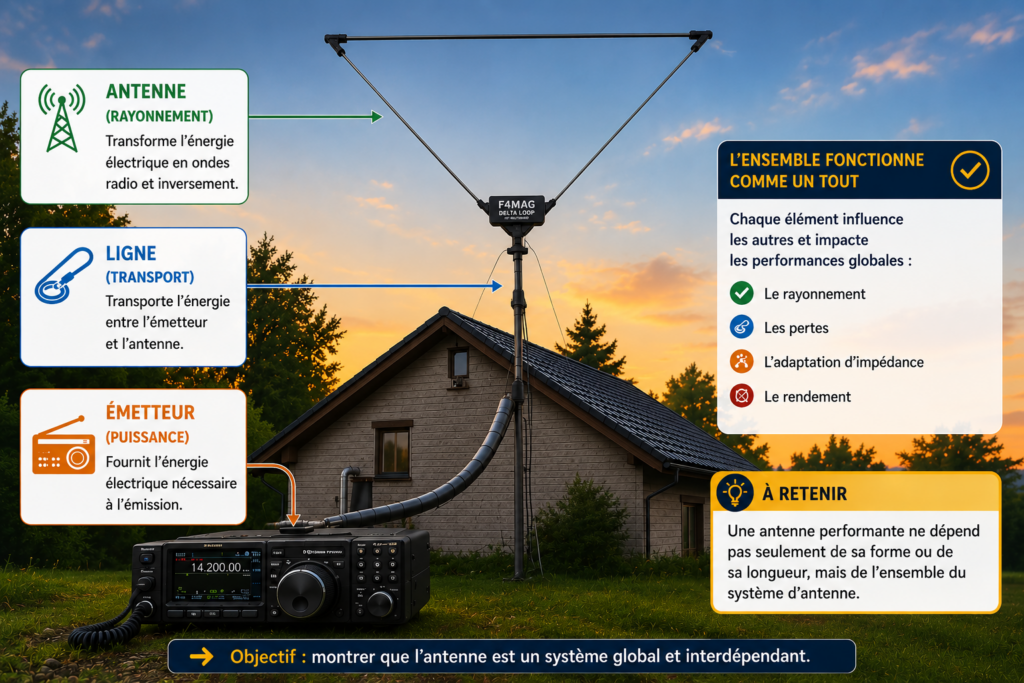

Le système d’antenne : bien plus qu’un simple bout de fil
Pour comprendre les limites du ROS comme indicateur de performance, il faut d’abord considérer l’ensemble de la chaîne radio!
Sauf cas particulier, dans une installation classique, nous retrouvons généralement les éléments suivants :
- Le transceiver ;
- La ligne de transmission, généralement un câble coaxial ;
- Un éventuel dispositif d’adaptation d’impédance ;
- L’antenne elle-même.
On pourrait donc être tenté de considérer que le poste est directement connecté à l’antenne. Mais en pratique, les choses sont un peu plus complexes.
En effet, le transceiver ne « voit » pas directement l’antenne. Il voit l’impédance qui lui est présentée à travers l’ensemble constitué par le câble coaxial, les éventuels dispositifs d’adaptation et l’antenne.
Cette nuance est importante car une même antenne peut présenter des comportements différents selon son environnement, la longueur de la ligne de transmission utilisée ou encore la présence d’un système d’adaptation.
Lorsque nous parlons d’impédance, nous parlons en réalité d’une grandeur électrique composée de deux éléments :
- Une composante résistive, notée R ;
- Une composante réactive, notée X.
Sans entrer immédiatement dans les détails mathématiques, retenons simplement que l’objectif est généralement de présenter au transceiver une impédance proche de 50 Ω, car c’est la valeur retenue par la majorité des équipements radioamateurs modernes.
Cependant, obtenir ces fameux 50 Ω n’est pas forcément synonyme d’antenne performante.
C’est précisément à partir de ce constat que commencent les notions de résonance, d’adaptation d’impédance et de rendement, que nous allons détailler dans la suite de cet article.

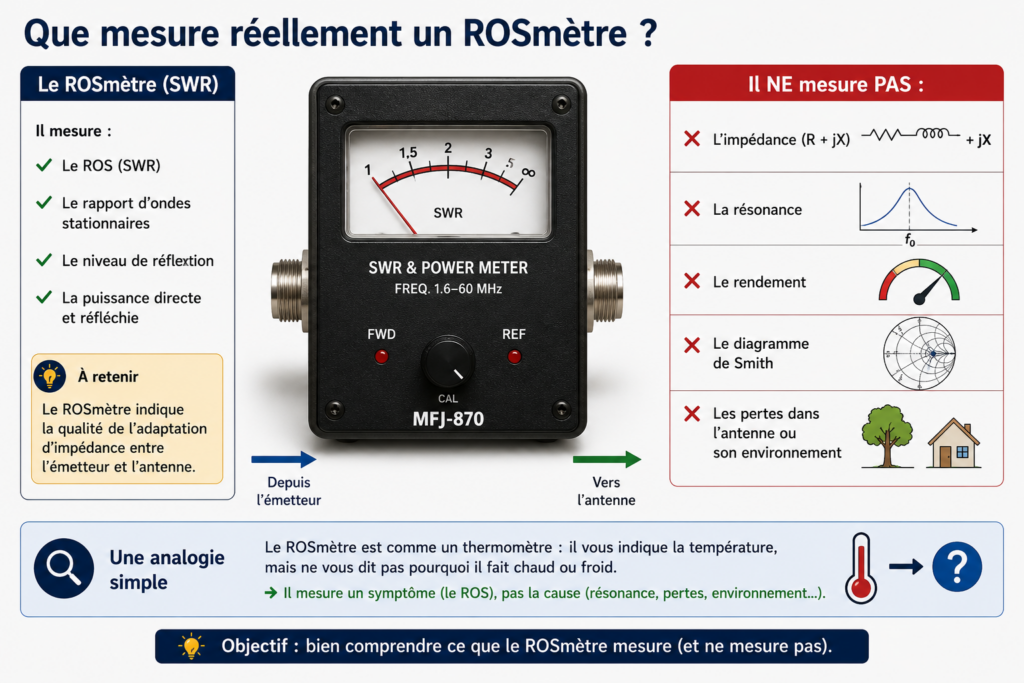

Que mesure réellement un ROSmètre sur une antenne ?
Le ROSmètre fait partie des instruments les plus répandus dans le monde radioamateur car il est présent depuis des décennies dans les stations fixes comme mobiles et il constitue souvent le premier outil de diagnostic utilisé lors de l’installation d’une nouvelle antenne.
Pour comprendre ses limites, il faut avant tout comprendre ce qu’il mesure réellement.
Lorsqu’un émetteur envoie de la puissance vers une antenne à travers un câble coaxial, cette énergie se propage sous la forme d’une onde électromagnétique que l’on appelle l’onde incidente.
Dans un monde idéal, toute cette énergie serait transférée à l’antenne puis rayonnée dans l’espace.
Malheureusement, ce n’est pas toujours le cas.
Lorsque l’impédance présentée par l’antenne diffère de celle attendue par la ligne de transmission, une partie de l’énergie est renvoyée vers l’émetteur. Cette énergie est appelée onde réfléchie.
Le rôle du ROSmètre consiste précisément à comparer ces deux grandeurs :
- La puissance envoyée vers l’antenne ;
- La puissance revenant vers l’émetteur.
À partir de ces mesures, il calcule le Rapport d’Ondes Stationnaires, plus communément appelé ROS.
Pour parler simplement, plus l’énergie réfléchie est faible, plus le ROS est bas.
À l’inverse, plus l’énergie réfléchie est importante, plus le ROS augmente.
Un ROS proche de 1:1 indique que très peu d’énergie est réfléchie.
C’est une information utile.
Mais ce n’est qu’une information parmi d’autres.
Ce que le ROSmètre ne mesure pas sur une antenne
C’est probablement le point le plus important de cet article.
Le ROSmètre ne mesure pas directement :
- La fréquence de résonance de l’antenne ;
- Son rendement ;
- Son gain ;
- Son diagramme de rayonnement ;
- Sa directivité ;
- Son angle de départ ;
- Son efficacité globale.
Autrement dit, il ne mesure pas les performances radio de l’antenne.
Il mesure uniquement la qualité de l’adaptation entre le système rayonnant et la ligne de transmission.
Cette distinction est fondamentale.
Une valeur de ROS favorable indique simplement que l’émetteur travaille dans de bonnes conditions d’adaptation.
Elle ne garantit pas que l’énergie fournie sera efficacement rayonnée.
Une analogie simple
Imaginons un moteur relié à une roue.
Le ROSmètre serait comparable à un instrument qui vérifierait que le moteur transmet correctement sa puissance à la transmission.
C’est une information intéressante.
Mais cet instrument ne vous dirait pas :
- Si les pneus adhèrent correctement au sol ;
- Si le véhicule roule dans la bonne direction ;
- Si la route est en montée ;
- Ni même si le véhicule avance réellement.
Pour connaître ces informations, d’autres mesures seraient nécessaires.
Pour une antenne, c’est exactement la même chose.
Le ROS constitue un indicateur utile, mais il ne raconte qu’une petite partie de l’histoire.
Pourquoi cette confusion est-elle si fréquente ?
Historiquement, les radioamateurs ont longtemps disposé essentiellement de ROSmètres pour évaluer leurs installations.
Les analyseurs d’antennes modernes, aujourd’hui relativement accessibles, étaient autrefois des équipements coûteux ou réservés à certains laboratoires et professionnels.
Pendant de nombreuses années, obtenir un ROS faible constituait donc l’objectif principal de nombreux constructeurs amateurs.
Cette approche n’était pas dénuée de sens, mais elle a parfois conduit à associer inconsciemment un ROS faible à une antenne performante.
Or, comme nous allons le voir dans le chapitre suivant, il existe des situations où une antenne peut présenter un ROS exemplaire tout en rayonnant très peu d’énergie utile.
C’est précisément ce qui nous amène à l’une des idées les plus importantes de cet article :
un ROS de 1:1 ne constitue pas une preuve de performance.
Pourquoi un ROS de 1:1 ne garantit pas les performances d’une antenne?
À ce stade, nous savons qu’un ROSmètre mesure la quantité d’énergie réfléchie vers l’émetteur. Nous savons également qu’il ne mesure ni le rendement de l’antenne, ni son gain, ni ses capacités réelles à établir des contacts.
Pour mieux comprendre cette différence, intéressons-nous à un exemple très parlant.

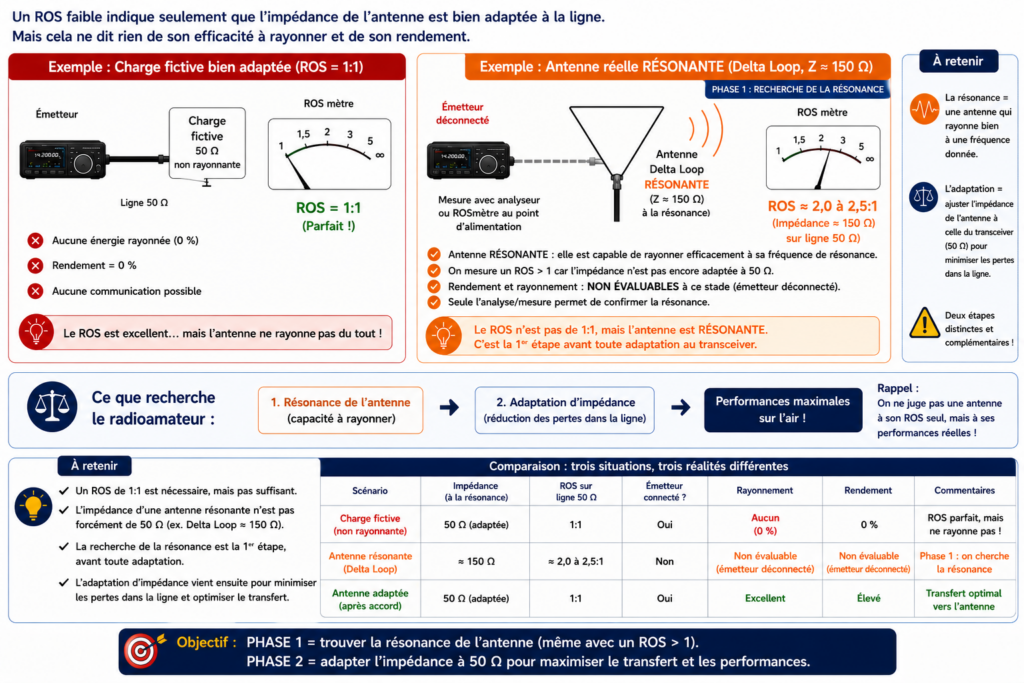

L’exemple de la charge fictive
La plupart des radioamateurs connaissent la charge fictive, également appelée « dummy load ».
Son rôle est simple : permettre de tester un émetteur sans rayonner de signal dans l’espace.
Une charge fictive est généralement constituée d’une résistance non inductive de 50 Ω capable de dissiper la puissance de l’émetteur sous forme de chaleur.
Du point de vue du transceiver, tout semble parfait :
- L’impédance est de 50 Ω ;
- Le ROS est de 1:1 ;
- La puissance réfléchie est quasiment nulle.
Si l’on observait uniquement le ROSmètre, on pourrait conclure que le système fonctionne idéalement.
Et pourtant…
Aucun signal n’est rayonné.
Toute l’énergie envoyée par l’émetteur est transformée en chaleur dans la résistance.
Cet exemple démontre une chose essentielle :
Un ROS parfait ne garantit absolument pas qu’une antenne rayonne efficacement.
Bien entendu, une charge fictive n’est pas une antenne. Mais cet exemple met en évidence la limite fondamentale du ROS comme indicateur de performance.
Une antenne peut être bien adaptée et pourtant peu efficace
Prenons maintenant un exemple plus proche de nos installations réelles.
Imaginons une antenne raccourcie de manière importante afin de pouvoir être installée dans un espace réduit.
Pour compenser cette réduction de taille, différents systèmes d’adaptation peuvent être utilisés afin d’obtenir une impédance proche de 50 Ω.
Au niveau du ROSmètre, le résultat peut être excellent.
Pourtant, une partie importante de l’énergie fournie par l’émetteur peut être dissipée dans les pertes de l’antenne plutôt que rayonnée.
Dans ce cas :
- Le poste est satisfait ;
- Le ROS est faible ;
- Mais les performances radio restent limitées.
Le ROS indique alors une bonne adaptation, mais il ne renseigne pas sur le rendement réel du système rayonnant.
Ce que recherche réellement le radioamateur
Lorsqu’un radioamateur construit ou installe une antenne, son objectif n’est pas d’obtenir un joli chiffre sur un appareil de mesure.
Son objectif est de transformer le plus efficacement possible la puissance délivrée par l’émetteur en ondes électromagnétiques capables de parcourir des centaines ou des milliers de kilomètres.
Cette distinction peut sembler évidente, mais elle est fondamentale.
Une bonne antenne n’est pas une antenne qui affiche simplement un ROS faible.
Une bonne antenne est une antenne capable de rayonner efficacement l’énergie qui lui est confiée.
Dans de nombreux cas, une antenne légèrement moins bien adaptée mais plus efficace sur le plan du rayonnement donnera de meilleurs résultats sur l’air qu’une antenne parfaitement adaptée mais médiocre du point de vue du rendement.
Le ROS reste un indicateur utile
Attention cependant à ne pas tirer la conclusion inverse.
L’objectif de cet article n’est pas d’affirmer que le ROS n’a aucune importance.
Un ROS excessif peut entraîner :
- Une réduction automatique de la puissance d’émission ;
- Des pertes supplémentaires dans la ligne de transmission ;
- Des contraintes électriques plus importantes sur certains équipements ;
- Dans certains cas extrêmes, des risques pour le matériel.
Le ROS reste donc un paramètre important.
Simplement, il ne doit pas être considéré comme l’unique critère d’évaluation d’une antenne.
Pour juger correctement un système rayonnant, il est nécessaire d’aller plus loin et de s’intéresser notamment à sa fréquence de résonance et à son impédance réelle.
C’est précisément ce qui nous amène au point suivant.
Car dans les discussions entre radioamateurs, deux notions sont très souvent confondues :
la résonance et l’adaptation d’impédance.
Résonance et adaptation d’impédance de l’antenne : deux notions différentes
Voici probablement l’un des points les plus importants de cet article.
Lorsqu’un radioamateur construit sa première antenne ou commence à modifier des antennes existantes, il rencontre rapidement deux notions qui reviennent constamment :
- La résonance ;
- L’adaptation d’impédance.
Ces deux concepts sont liés, mais ils ne désignent pas la même chose.
Pourtant, il n’est pas rare de voir ces termes utilisés comme s’ils étaient interchangeables.
Comprendre leur différence permet déjà de franchir une étape importante dans la compréhension du fonctionnement des antennes.

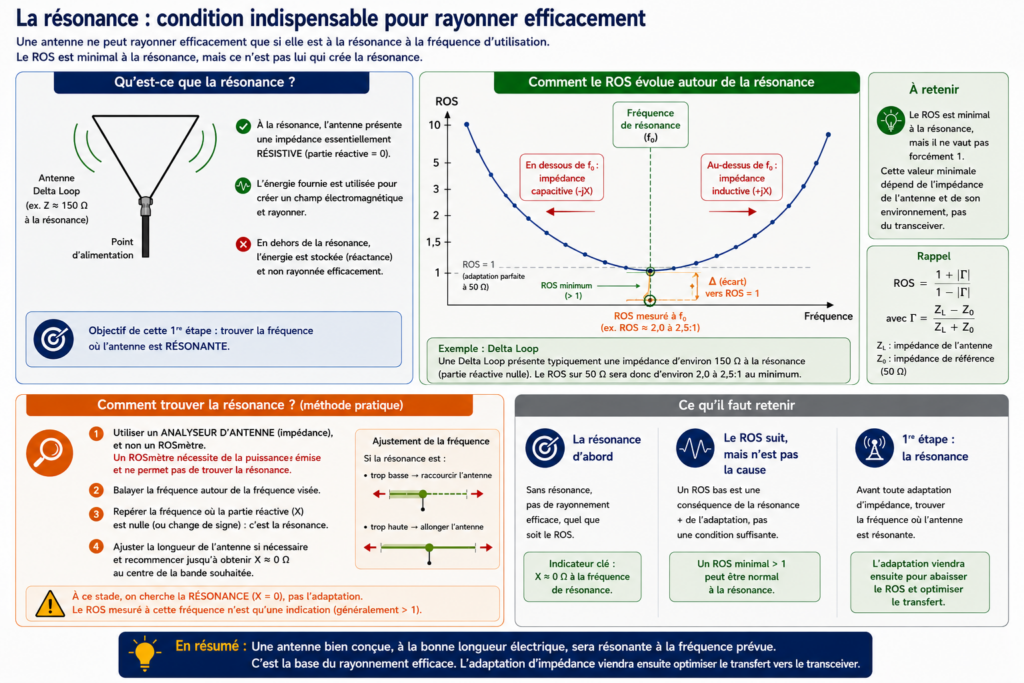

Qu’appelle-t-on la résonance ?
Pour parler simplement, une antenne est résonante lorsqu’elle est naturellement accordée sur une fréquence donnée.
À sa fréquence de résonance, l’énergie circule dans l’antenne de manière optimale et la composante réactive de son impédance devient nulle ou très proche de zéro.
D’un point de vue plus technique :
Une antenne est résonante lorsque sa réactance X est égale à zéro.
L’impédance de l’antenne ne comporte alors plus que sa partie résistive.
Par exemple :
- R = 72 Ω
- X = 0 Ω
Dans ce cas, l’antenne est résonante.
Attention toutefois :
Cela ne signifie pas qu’elle est adaptée à 50 Ω.
Elle est simplement résonante.
C’est une nuance essentielle.

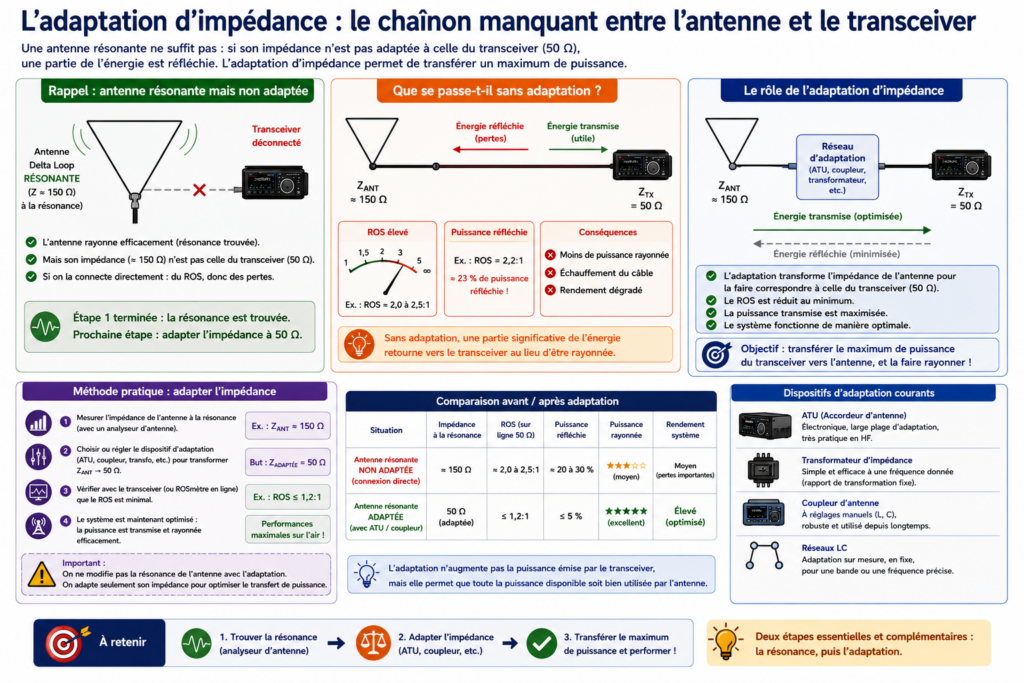

Qu’appelle-t-on l’adaptation d’impédance ?
L’adaptation d’impédance répond à une autre problématique.
Les équipements radioamateurs modernes sont généralement conçus pour fonctionner avec une impédance de 50 Ω.
L’objectif de l’adaptation consiste donc à présenter au transceiver une impédance aussi proche que possible de cette valeur.
Dans l’idéal :
- R = 50 Ω
- X = 0 Ω
Le système est alors à la fois résonant et adapté.
Mais ce cas idéal n’est pas toujours celui que l’on rencontre dans la pratique.
De nombreuses antennes très performantes présentent naturellement des impédances différentes de 50 Ω.
Par exemple :
- Un dipôle demi-onde présente généralement une impédance proche de 72 Ω ;
- Une verticale quart d’onde idéale se situe autour de 36 Ω ;
- Une boucle pleine onde peut dépasser 100 Ω selon sa configuration ;
- Certaines antennes directives présentent naturellement des impédances beaucoup plus faibles.
Cela ne les empêche absolument pas d’être d’excellentes antennes.
Il suffit alors d’utiliser un système d’adaptation approprié.
Une antenne peut être résonante sans être adaptée
Prenons un exemple concret.
Supposons qu’une antenne présente les caractéristiques suivantes :
- R = 20 Ω
- X = 0 Ω
La réactance étant nulle, l’antenne est résonante.
En revanche, son impédance est éloignée des 50 Ω attendus par le transceiver.
L’antenne est donc :
✔ Résonante
✘ Non adaptée
Dans cette situation, le travail du concepteur consiste généralement à mettre en place un système d’adaptation d’impédance afin de rapprocher les 20 Ω des 50 Ω recherchés.
L’antenne elle-même fonctionne pourtant déjà sur la bonne fréquence.
Une antenne peut être adaptée sans être parfaitement résonante
Examinons maintenant la situation inverse.
Supposons que nous mesurions :
- R = 50 Ω
- X = +30 Ω
L’impédance totale est proche de ce que recherche l’émetteur.
Pourtant, la présence d’une réactance montre que l’antenne n’est pas exactement à sa fréquence de résonance.
Nous pouvons donc avoir une adaptation qui semble acceptable tout en conservant un défaut de résonance.
Cette situation illustre parfaitement que les deux notions ne sont pas identiques.
Ce que modifie réellement la longueur d’une antenne
Lorsque l’on raccourcit ou que l’on allonge un élément rayonnant, l’effet principal est le déplacement de sa fréquence de résonance.
Par exemple :
- Une antenne trop courte résonnera à une fréquence plus élevée ;
- Une antenne trop longue résonnera à une fréquence plus basse.
C’est pourquoi la longueur d’une antenne constitue généralement le principal paramètre de réglage de sa résonance.
Prenons un exemple concret.
Vous concevez une antenne destinée à fonctionner sur 14,200 MHz.
Après mesure à l’aide d’un analyseur d’antenne, vous constatez que la réactance devient nulle (X = 0 Ω) vers 14,300 MHz.
L’antenne est donc résonante autour de 14,300 MHz et non de 14,200 MHz comme souhaité.
Dans ce cas, la première action consiste généralement à modifier les dimensions de l’antenne afin de déplacer sa fréquence de résonance vers la fréquence recherchée.
Ce n’est qu’une fois cette étape réalisée que l’on s’intéressera à l’adaptation d’impédance si celle-ci s’avère nécessaire.
Il est d’ailleurs important de souligner un point souvent méconnu.
Pour identifier précisément la fréquence de résonance d’une antenne, la valeur la plus pertinente n’est pas nécessairement le minimum de ROS. L’indicateur le plus représentatif est généralement le point où la réactance devient nulle, c’est-à-dire lorsque X = 0 Ω.
Les deux valeurs sont parfois très proches, mais elles ne sont pas systématiquement confondues.

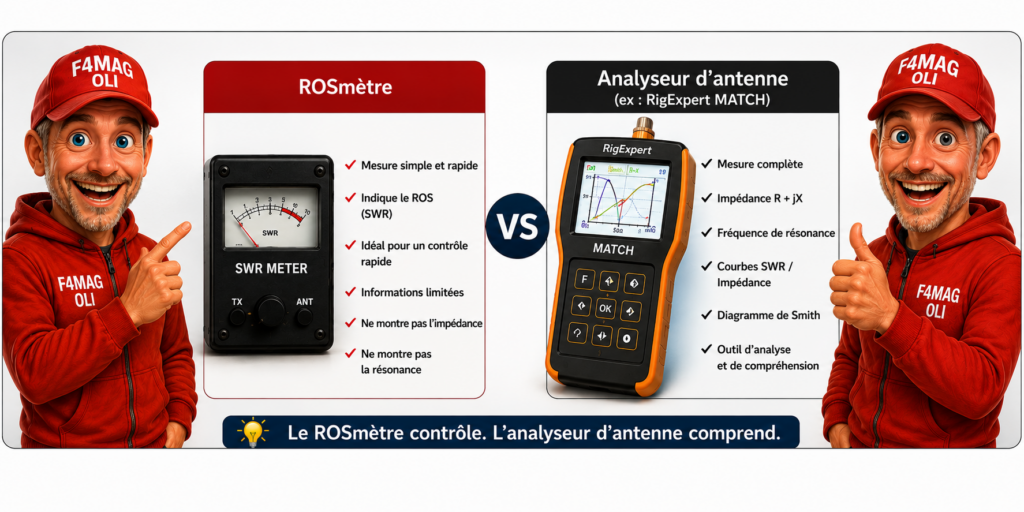

Avec quel appareil réalise-t-on cette mesure ?
À ce stade, il est important de préciser que cette mesure n’est généralement pas réalisée avec le transceiver de la station.
Pour déterminer précisément la fréquence de résonance d’une antenne, les radioamateurs utilisent généralement un analyseur d’antenne ou un analyseur de réseau vectoriel (VNA).
Parmi les appareils les plus connus, on peut citer :
- Les analyseurs RigExpert ;
- Les anciens analyseurs MFJ-259 et MFJ-269 ;
- Les NanoVNA devenus très populaires ces dernières années.
Contrairement à un ROSmètre, ces appareils ne se contentent pas d’indiquer un rapport d’ondes stationnaires.
Ils permettent notamment de mesurer :
- L’impédance de l’antenne ;
- La composante résistive (R) ;
- La composante réactive (X) ;
- La fréquence de résonance ;
- L’évolution de ces paramètres sur une plage de fréquences.
C’est précisément cette capacité à mesurer l’impédance complexe qui permet au concepteur d’antenne de comprendre ce qu’il doit modifier et dans quel sens effectuer ses réglages.
En pratique, lorsqu’une antenne est en cours de développement ou de mise au point, l’analyseur d’antenne devient souvent l’instrument principal de travail, bien avant le ROSmètre.
Ce que modifie réellement un système d’adaptation sur l’antenne
À l’inverse, un système d’adaptation d’impédance agit principalement sur la valeur d’impédance présentée au transceiver.
Parmi les dispositifs les plus connus, on peut citer :
- Le gamma-match ;
- Le bêta-match ;
- Le hairpin-match ;
- Les transformateurs d’impédance ;
- Les baluns de transformation ;
- Les stubs d’adaptation.
Leur rôle consiste à rapprocher l’impédance de celle attendue par la ligne de transmission ou le transceiver.
Ils ne remplacent pas un réglage correct des dimensions de l’antenne.
Dans la pratique, le concepteur procède généralement dans cet ordre :
- Déterminer la fréquence de résonance en ajustant les dimensions de l’antenne ;
- Mesurer l’impédance obtenue ;
- Mettre en place le système d’adaptation le plus approprié ;
- Vérifier le comportement global de l’ensemble.
Cette méthode permet d’éviter de corriger un problème de résonance par un dispositif dont ce n’est pas la fonction.
Une règle simple à retenir
Si vous ne deviez retenir qu’une seule idée de ce chapitre, ce serait probablement celle-ci :
La résonance détermine où l’antenne fonctionne naturellement.
L’adaptation détermine comment cette antenne est raccordée au reste de la station.
Ces deux paramètres sont complémentaires, mais ils répondent à deux problématiques différentes.
Cette distinction devient particulièrement évidente lorsqu’on analyse un cas concret de construction d’antenne.
Prenons justement l’exemple d’une antenne calculée pour fonctionner sur 14,200 MHz mais dont les mesures montrent un comportement différent une fois installée.
La boîte d’accord : solution miracle ou simple outil d’adaptation ?
La boîte d’accord, parfois appelée coupleur d’antenne ou tuner d’antenne, est un équipement très répandu dans le monde radioamateur.
Pour certains, elle représente une solution universelle capable de faire fonctionner n’importe quelle antenne sur n’importe quelle bande.
Pour d’autres, elle est parfois considérée comme un simple cache-misère permettant de masquer un problème d’antenne.
Comme souvent en technique, la réalité se situe entre ces deux extrêmes.
Pour comprendre ce que fait réellement une boîte d’accord, il faut revenir à ce que nous avons vu précédemment concernant l’adaptation d’impédance.
Quel est le rôle réel d’une boîte d’accord ?
Une boîte d’accord a pour mission principale de transformer une impédance donnée en une autre impédance.
Dans la plupart des cas, elle transforme l’impédance présentée par l’antenne afin que le transceiver voie une charge proche de 50 Ω.
Autrement dit, elle agit principalement sur l’adaptation.
Elle ne modifie pas directement les caractéristiques fondamentales de l’antenne.
C’est une distinction essentielle.
Car dans le langage courant, on entend souvent dire :
« J’ai accordé mon antenne avec la boîte d’accord. »
D’un point de vue strictement technique, cette phrase n’est pas totalement exacte.
La boîte d’accord n’accorde pas l’antenne.
Elle adapte l’impédance présentée à l’émetteur.
La nuance peut sembler subtile, mais elle est fondamentale pour comprendre ce qui se passe réellement dans la station.
Ce que la boîte d’accord ne fait pas
Une boîte d’accord ne peut pas :
- Allonger physiquement une antenne trop courte ;
- Raccourcir une antenne trop longue ;
- Déplacer sa fréquence naturelle de résonance ;
- Modifier directement son diagramme de rayonnement ;
- Augmenter son gain ;
- Supprimer les pertes inhérentes à sa conception.
Prenons un exemple volontairement caricatural.
Imaginons une antenne très courte utilisée sur une bande pour laquelle elle n’a jamais été conçue.
Avec une boîte d’accord suffisamment performante, il sera parfois possible d’obtenir un ROS proche de 1:1 vu par le transceiver.
Pourtant, l’antenne n’a pas changé physiquement.
Ses dimensions sont toujours les mêmes.
Sa structure reste identique.
En revanche, son comportement électrique et son rayonnement dépendent naturellement de la fréquence utilisée.
Une boîte d’accord ne modifie pas directement ces caractéristiques. Elle ne fait qu’adapter l’impédance présentée au transceiver.
Si l’antenne est utilisée sur une fréquence différente de celle pour laquelle elle a été conçue, son diagramme de rayonnement, son rendement ou encore son impédance peuvent évoluer, parfois de manière significative.
Ces changements sont liés aux propriétés propres de l’antenne à cette fréquence et non à l’action de la boîte d’accord elle-même.
Seule l’adaptation vue par l’émetteur a été modifiée.
Pourquoi la boîte d’accord est malgré tout très utile
Après avoir lu les lignes précédentes, certains lecteurs pourraient être tentés de conclure qu’une boîte d’accord ne sert à rien.
Ce serait évidemment une erreur.
Une boîte d’accord constitue au contraire un outil extrêmement utile dans de nombreuses situations.
Par exemple :
- Lors de l’utilisation d’antennes multibandes ;
- Avec certaines antennes filaires non résonantes ;
- Lors d’activités portable ou POTA ;
- Pour exploiter plusieurs bandes avec une seule antenne ;
- Dans certaines installations où les contraintes mécaniques empêchent un réglage idéal.
Dans ces cas, la boîte d’accord apporte une flexibilité considérable.
Elle permet au transceiver de fonctionner correctement malgré une impédance qui s’écarte parfois fortement des 50 Ω.
L’exemple de l’antenne long-fil
Le long-fil constitue probablement l’un des meilleurs exemples.
Selon sa longueur et la fréquence utilisée, son impédance peut varier dans des proportions importantes.
Sans dispositif d’adaptation, son exploitation serait souvent difficile.
Une boîte d’accord permet alors d’adapter cette impédance à celle attendue par le transceiver.
Le système devient exploitable sur plusieurs bandes.
Pour autant, la boîte d’accord ne transforme pas le long-fil en antenne parfaitement résonante sur chacune de ces bandes.
Elle permet simplement une adaptation acceptable du système.
Une boîte d’accord peut-elle améliorer les performances ?
La réponse mérite quelques nuances.
Indirectement, oui.
Si un ROS élevé provoque une réduction automatique de puissance de l’émetteur, l’ajout d’une boîte d’accord peut permettre au poste de délivrer toute sa puissance.
Dans ce cas, les performances globales peuvent effectivement s’améliorer.
Mais cette amélioration provient du meilleur fonctionnement du système d’émission.
Elle ne signifie pas que l’antenne elle-même est devenue plus performante.
C’est une différence importante.
Une règle simple à retenir
Une formule permet souvent de résumer efficacement le rôle de la boîte d’accord :
La boîte d’accord adapte l’impédance.
Elle ne transforme pas une mauvaise antenne en bonne antenne.
Cette affirmation peut sembler sévère, mais elle reflète assez fidèlement la réalité.
Une antenne correctement conçue, résonante sur la fréquence visée et convenablement adaptée nécessitera généralement peu d’interventions de la part d’une boîte d’accord.
À l’inverse, plus l’antenne s’éloigne de ses conditions optimales d’utilisation, plus la boîte d’accord devra travailler pour présenter une charge acceptable au transceiver.
Comprendre cette distinction permet d’utiliser une boîte d’accord pour ce qu’elle est réellement :
un remarquable outil d’adaptation, mais pas une solution magique capable de corriger toutes les imperfections d’une antenne.
Dans le chapitre suivant, nous allons nous intéresser aux instruments de mesure eux-mêmes et comprendre pourquoi un analyseur d’antenne fournit des informations bien plus complètes qu’un simple ROSmètre lorsqu’il s’agit de mettre au point une antenne.
ROSmètre ou analyseur d’antenne : lequel utiliser ?
Après avoir abordé la résonance, l’impédance et le rôle de la boîte d’accord, une question revient naturellement :
Quel appareil faut-il utiliser pour régler correctement une antenne ?
De nombreux radioamateurs possèdent un ROSmètre dans leur station. D’autres utilisent aujourd’hui un analyseur d’antenne ou un NanoVNA.
Ces instruments ont chacun leur utilité.
En revanche, ils ne fournissent pas les mêmes informations.
Comprendre leurs différences permet d’utiliser le bon outil au bon moment.
Le ROSmètre : un excellent outil de contrôle
Le ROSmètre est probablement l’instrument de mesure le plus répandu dans les stations radioamateurs.
Son rôle est simple :
Mesurer le rapport entre la puissance envoyée vers l’antenne et la puissance réfléchie vers l’émetteur.
Cette information est particulièrement utile :
- Pour vérifier qu’un système fonctionne dans des conditions acceptables ;
- Pour surveiller une installation en exploitation ;
- Pour détecter rapidement un défaut important ;
- Pour protéger l’équipement contre certaines mauvaises adaptations.
Le ROSmètre est donc un excellent outil de surveillance.
Mais ce n’est pas un outil de diagnostic complet.
Lorsqu’un ROS anormal apparaît, il indique qu’un problème existe.
En revanche, il ne permet pas toujours de comprendre précisément l’origine de ce problème.
L’analyseur d’antenne : comprendre avant de corriger
L’analyseur d’antenne adopte une approche différente.
Son objectif n’est pas simplement de constater un résultat.
Il cherche à expliquer pourquoi ce résultat existe.
Contrairement à un ROSmètre, un analyseur moderne permet généralement de mesurer :
- Le ROS ;
- L’impédance ;
- La composante résistive (R) ;
- La composante réactive (X) ;
- La fréquence de résonance ;
- L’évolution de ces paramètres sur une plage de fréquences.
Le radioamateur dispose alors d’une véritable photographie du comportement électrique de son antenne.
Cette différence est fondamentale.
Le ROSmètre répond principalement à la question :
« Le système est-il correctement adapté ? »
L’analyseur répond plutôt à la question :
« Pourquoi le système se comporte-t-il ainsi ? »
Et le diagramme de Smith dans tout cela ?
Les utilisateurs de NanoVNA ou d’analyseurs de réseau vectoriels rencontrent rapidement un graphique souvent impressionnant lorsqu’on le découvre pour la première fois : le diagramme de Smith.
Sans entrer dans les détails mathématiques, on peut considérer ce diagramme comme une représentation graphique de l’impédance d’une antenne.
Il permet notamment de visualiser :
- La composante résistive ;
- La composante réactive ;
- L’évolution de l’impédance en fonction de la fréquence ;
- Le comportement global d’un système d’adaptation.
Lorsqu’une antenne est correctement adaptée, les mesures observées sur le diagramme de Smith se rapprochent généralement du centre du graphique, qui correspond à l’impédance de référence du système.
Bien qu’il puisse sembler complexe au premier abord, le diagramme de Smith constitue aujourd’hui l’un des outils les plus puissants pour comprendre le comportement électrique d’une antenne.
Nous lui consacrerons probablement un article complet tant ses possibilités sont nombreuses.
Un exemple pratique
Imaginons qu’une antenne présente un ROS de 2:1 sur la fréquence souhaitée.
Le ROSmètre vous informe qu’un problème d’adaptation existe.
Mais lequel ?
L’antenne est-elle trop courte ?
Trop longue ?
Présente-t-elle une impédance trop faible ?
Trop élevée ?
Existe-t-il une réactance importante ?
Le ROSmètre ne peut pas répondre à ces questions.
Un analyseur d’antenne, en revanche, permettra généralement d’obtenir rapidement les informations nécessaires.
Par exemple :
- Si X est fortement positif, l’antenne présente une composante inductive importante ;
- Si X est fortement négatif, la composante capacitive est dominante ;
- Si la fréquence de résonance est décalée, un ajustement des dimensions peut être nécessaire ;
- Si la résonance est correcte mais que R est éloigné de 50 Ω, une adaptation d’impédance peut être envisagée.
Le diagnostic devient alors beaucoup plus précis.
Les outils les plus couramment utilisés
Aujourd’hui, plusieurs familles d’appareils sont couramment utilisées par les radioamateurs.
Les analyseurs dédiés comme les modèles RigExpert sont particulièrement appréciés pour leur simplicité d’utilisation et leur rapidité.
Les anciens MFJ-259 et MFJ-269 ont également équipé un grand nombre de stations pendant de nombreuses années.
Depuis quelques années, les NanoVNA ont largement démocratisé les mesures d’antennes grâce à leur prix particulièrement accessible et à leurs nombreuses possibilités d’analyse.
Chaque solution possède ses avantages.
L’important n’est pas tant le modèle utilisé que la compréhension des informations qu’il fournit.
Lequel faut-il choisir ?
La réponse dépend essentiellement de votre pratique.
Si votre objectif consiste simplement à vérifier qu’une installation existante fonctionne correctement, un ROSmètre peut parfaitement remplir sa mission.
En revanche, dès que l’on souhaite :
- Construire ses propres antennes ;
- Modifier une antenne existante ;
- Comprendre un comportement inhabituel ;
- Optimiser une installation ;
- Développer un nouveau projet ;
un analyseur d’antenne devient rapidement un outil extrêmement précieux.
Il permet non seulement de constater un résultat, mais surtout de comprendre les phénomènes électriques qui se cachent derrière les mesures.
Une comparaison simple
Pour reprendre une analogie automobile :
Le ROSmètre ressemble à un voyant d’alerte sur le tableau de bord.
Lorsqu’il s’allume, il indique qu’un problème mérite votre attention.
L’analyseur d’antenne ressemble davantage à l’outil de diagnostic utilisé par le mécanicien.
Il permet de comprendre précisément ce qui se passe et d’identifier la cause du problème.
Les deux outils sont utiles.
Mais ils n’ont pas le même rôle.

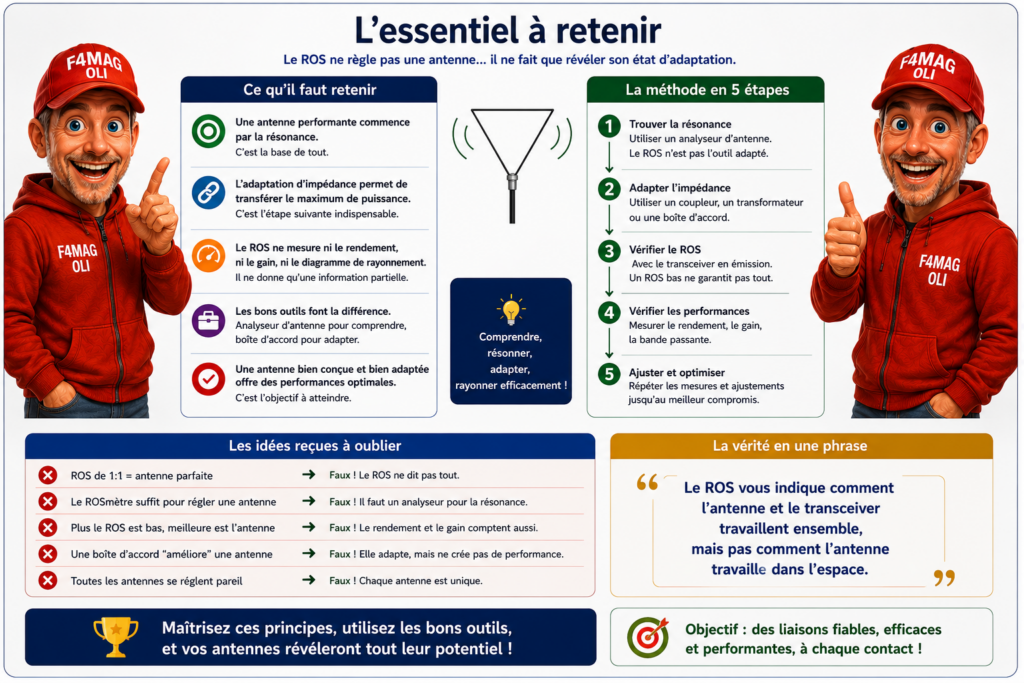

À retenir sur le ROS et les performances
Le ROSmètre reste un excellent instrument de contrôle et de surveillance.
L’analyseur d’antenne est un outil de compréhension et de mise au point.
Les deux sont complémentaires.
Mais lorsqu’il s’agit de concevoir, développer ou optimiser une antenne, l’analyseur d’antenne apporte des informations que le ROSmètre ne peut tout simplement pas fournir.
C’est d’ailleurs pour cette raison que la plupart des concepteurs d’antennes commencent leurs mesures avec un analyseur avant même d’envisager l’utilisation d’un ROSmètre.
Nous allons maintenant voir comment ces principes sont appliqués dans la pratique et découvrir la méthode généralement utilisée lors de la conception et de la mise au point d’une antenne.
Comment un concepteur d’antenne procède réellement
Après avoir abordé les notions de résonance, d’impédance, d’adaptation et les différents instruments de mesure, il peut être intéressant de se pencher sur la manière dont un concepteur d’antenne aborde réellement un nouveau projet.
Contrairement à une idée parfois répandue, la conception d’une antenne ne consiste pas simplement à appliquer une formule trouvée dans un livre ou sur Internet puis à découper quelques mètres de fil.
Les formules constituent un excellent point de départ.
Mais elles ne représentent généralement que la première étape du processus.
Dans la pratique, la mise au point d’une antenne repose sur une succession de calculs, de mesures, d’observations et parfois de compromis.
La théorie donne une direction
Lorsqu’une nouvelle antenne est envisagée, la première étape consiste généralement à déterminer ses dimensions théoriques.
Pour cela, le concepteur s’appuie sur :
- Les équations classiques ;
- La littérature technique ;
- Son expérience ;
- Les résultats déjà obtenus sur des conceptions similaires.
Ces calculs permettent d’obtenir une première estimation des dimensions.
Cependant, ils ne tiennent pas toujours compte de tous les paramètres rencontrés dans le monde réel.
La proximité du sol, les matériaux utilisés, la hauteur d’installation, l’environnement immédiat ou encore les éléments métalliques voisins peuvent modifier sensiblement le comportement de l’antenne.
Les dimensions calculées doivent donc être considérées comme un point de départ et non comme une vérité absolue.
La simulation permet de gagner du temps
Aujourd’hui, de nombreux concepteurs utilisent des logiciels de simulation avant même la construction du premier prototype.
Ces outils permettent notamment :
- D’estimer l’impédance ;
- De visualiser le diagramme de rayonnement ;
- D’évaluer le gain théorique ;
- D’étudier l’influence de certains paramètres ;
- De comparer différentes configurations.
La simulation permet souvent d’éviter de nombreuses erreurs et de réduire considérablement le nombre d’essais nécessaires.
Cependant, elle ne remplace jamais complètement les mesures réelles.
Une simulation reste un modèle mathématique.
L’antenne installée dans son environnement réel conserve toujours le dernier mot.
Le choix des matériaux est loin d’être anodin
Lorsque l’on évoque une antenne, beaucoup pensent immédiatement à ses dimensions.
Pourtant, le choix des matériaux joue également un rôle important.
Le diamètre des conducteurs, leur conductivité, leur rigidité mécanique ou encore leur résistance à la corrosion influencent directement les performances et la durée de vie de l’antenne.
Une antenne destinée à rester plusieurs années à l’extérieur ne sera pas forcément construite de la même manière qu’un prototype de laboratoire ou qu’une antenne portable utilisée ponctuellement.
Dans certains projets, les contraintes mécaniques deviennent même aussi importantes que les considérations électriques.
Une antenne théoriquement parfaite mais incapable de résister aux intempéries n’a évidemment que peu d’intérêt.
Le prototype apporte les premières réponses
Vient ensuite la phase de construction.
C’est souvent à ce moment que la théorie rencontre la réalité.
Même après des calculs soigneux et une simulation détaillée, il est fréquent d’observer des différences entre les résultats prévus et les mesures réellement obtenues.
C’est parfaitement normal.
Le prototype permet justement d’identifier ces écarts.
Le rôle du concepteur consiste alors à comprendre leur origine.
Les mesures guident les corrections
Une fois l’antenne construite, les mesures commencent.
À l’aide d’un analyseur d’antenne, on observe généralement plusieurs paramètres :
- La fréquence de résonance ;
- L’impédance ;
- La réactance ;
- L’évolution du comportement sur la bande concernée.
Ces informations permettent de déterminer les ajustements nécessaires.
Par exemple et pour rappeler ce que l’on a déjà vu :
- Une fréquence de résonance trop élevée peut indiquer une antenne trop courte ;
- Une fréquence de résonance trop basse peut révéler une antenne trop longue ;
- Une impédance éloignée de 50 Ω peut nécessiter un système d’adaptation spécifique.
Chaque modification est ensuite vérifiée par une nouvelle série de mesures.
Le processus se répète jusqu’à obtenir le comportement recherché.
L’adaptation intervient généralement à la fin
Une erreur fréquente consiste à vouloir corriger immédiatement un problème d’impédance.
Dans la pratique, les concepteurs procèdent souvent dans l’ordre suivant :
- Positionner correctement la fréquence de résonance ;
- Vérifier le comportement global de l’antenne ;
- Mesurer l’impédance obtenue ;
- Déterminer si une adaptation est nécessaire ;
- Concevoir ou ajuster le système d’adaptation.
Cette méthode permet de traiter les causes avant de traiter les conséquences.
Elle évite également de masquer un problème de conception derrière un dispositif d’adaptation.
Le meilleur juge reste l’utilisation sur l’air
Une antenne peut présenter d’excellentes mesures sur un analyseur.
C’est un excellent début.
Mais le travail n’est pas forcément terminé.
Le comportement réel sur l’air reste un élément important de validation.
Les essais en trafic, les comparaisons avec d’autres antennes, les retours d’autres opérateurs ou encore l’analyse des résultats obtenus lors de concours permettent souvent de confirmer les performances réelles d’une conception.
C’est à ce moment que les choix techniques réalisés au cours du projet prennent tout leur sens.
Ce qu’il faut retenir
Concevoir une antenne est avant tout une démarche méthodique.
La théorie fournit une direction.
La simulation permet d’explorer des solutions.
Les mesures permettent de comprendre.
L’expérience permet d’interpréter les résultats.
Et l’exploitation sur l’air permet finalement de valider l’ensemble.
Cette approche progressive explique pourquoi les concepteurs d’antennes s’intéressent à bien davantage qu’un simple ROS.
Leur objectif n’est pas uniquement d’obtenir une belle valeur affichée sur un instrument de mesure mais de concevoir un système capable de rayonner efficacement l’énergie fournie par l’émetteur tout en répondant aux contraintes mécaniques, électriques et pratiques imposées par son utilisation.
Les erreurs les plus fréquentes lors du réglage d’une antenne
Au fil des discussions entre radioamateurs, sur l’air, lors de salons ou encore sur les forums spécialisés, certaines erreurs reviennent régulièrement.
Il ne s’agit pas ici de critiquer des méthodes ou des pratiques.
La plupart de ces erreurs sont parfaitement compréhensibles et résultent souvent d’une confusion entre plusieurs notions que nous avons justement abordées tout au long de cet article.
Les identifier permet de gagner du temps, d’éviter des réglages inutiles et surtout de mieux comprendre le comportement réel d’une antenne.
Chercher uniquement le ROS le plus faible
C’est probablement l’erreur la plus fréquente.
Lorsqu’un radioamateur installe une nouvelle antenne, il est naturellement tenté de rechercher la valeur de ROS la plus basse possible.
Cette démarche est logique.
Après tout, un ROS faible est généralement associé à une bonne adaptation.
Le problème apparaît lorsque le ROS devient l’unique critère de décision.
Comme nous l’avons vu précédemment, un ROS très faible ne garantit ni le rendement de l’antenne, ni ses performances réelles sur l’air.
Le ROS constitue un indicateur utile.
Il ne doit cependant pas devenir l’objectif unique de la mise au point.
Confondre résonance et adaptation
Cette confusion est extrêmement répandue tout simplement car une antenne résonante n’est pas nécessairement adaptée à 50 Ω.
Inversement, une antenne correctement adaptée n’est pas obligatoirement résonante sur la fréquence recherchée.
Ces deux notions sont complémentaires mais distinctes.
Lorsqu’un problème apparaît, la première question à se poser est donc :
S’agit-il d’un problème de résonance ou d’un problème d’adaptation ?
La réponse conditionnera directement la nature des corrections à apporter.
Corriger systématiquement avec une boîte d’accord
La boîte d’accord est un outil remarquable.
Cependant, elle ne doit pas devenir la réponse automatique à tous les problèmes.
Si une antenne présente une fréquence de résonance incorrecte, il est souvent préférable de commencer par corriger la cause du problème plutôt que d’essayer de compenser ses effets.
La boîte d’accord intervient généralement après la mise au point de l’antenne et non à sa place.
Modifier plusieurs paramètres simultanément
Cette erreur est particulièrement fréquente lors des phases d’expérimentation.
Face à un résultat inattendu, il peut être tentant de modifier plusieurs éléments en même temps :
- La longueur de l’antenne ;
- Le point d’alimentation ;
- Le système d’adaptation ;
- La hauteur d’installation.
Le problème est qu’il devient alors très difficile d’identifier l’origine des changements observés.
Une méthode plus efficace consiste à modifier un seul paramètre à la fois puis à effectuer une nouvelle série de mesures.
Cette approche demande davantage de patience mais elle permet de comprendre précisément l’effet de chaque modification.
Faire une confiance absolue aux calculs théoriques
Les calculateurs en ligne, les logiciels de simulation et les formules classiques sont d’excellents outils.
Ils permettent d’obtenir rapidement une première estimation.
Cependant, ils ne remplacent jamais complètement les mesures réelles.
Deux antennes construites selon les mêmes dimensions théoriques peuvent présenter des comportements légèrement différents selon :
- Leur environnement ;
- Leur hauteur d’installation ;
- Les matériaux utilisés ;
- La proximité d’objets conducteurs.
Les calculs constituent un point de départ.
Les mesures permettent de confirmer le résultat obtenu.
Négliger l’environnement de l’antenne
Une antenne n’évolue jamais dans le vide.
Le sol, les bâtiments, les arbres, les pylônes, les gouttières métalliques ou encore les lignes électriques peuvent influencer son comportement.
Il arrive parfois qu’une antenne parfaitement réglée au sol présente des caractéristiques sensiblement différentes après son installation définitive.
Cette réalité explique pourquoi les mesures finales doivent idéalement être réalisées dans les conditions réelles d’utilisation.
Oublier que l’objectif final reste le trafic
Les instruments de mesure sont précieux.
Les simulations sont précieuses.
Les calculs sont précieux.
Mais au bout du compte, une antenne est construite pour communiquer.
Les essais réels sur l’air apportent souvent des informations qu’aucun instrument ne peut fournir à lui seul.
Les retours d’autres opérateurs, les résultats obtenus lors d’activités portable, les performances observées pendant les concours ou encore la facilité à réaliser certains contacts restent des indicateurs particulièrement pertinents.
Une antenne doit évidemment présenter des caractéristiques électriques satisfaisantes.
Mais elle doit surtout remplir la mission pour laquelle elle a été conçue.
Les principes à retenir pour concevoir une antenne
La plupart des difficultés rencontrées lors du réglage d’une antenne proviennent moins d’un manque de connaissances que d’une confusion entre plusieurs notions pourtant différentes :
- La résonance ;
- L’adaptation d’impédance ;
- Le rendement ;
- Le rayonnement.
Comprendre le rôle de chacun de ces paramètres permet d’aborder la mise au point d’une antenne avec une méthode beaucoup plus efficace.
Car, c’est précisément cette compréhension qui fait souvent la différence entre une antenne simplement utilisable et une antenne réellement performante.
Voilà pourquoi, dans le dernier chapitre, nous allons résumer les points essentiels abordés tout au long de cet article et retenir les quelques idées fondamentales que tout radioamateur devrait garder à l’esprit lorsqu’il travaille sur une antenne.
Conclusion
Si vous ne deviez retenir qu’une seule idée de cet article, ce serait probablement celle-ci :
Un ROS faible n’est pas une garantie de performance.
Cette affirmation peut sembler surprenante lorsque l’on débute en radioamateurisme. Pourtant, elle constitue l’une des clés permettant de mieux comprendre le fonctionnement réel d’une antenne.
Tout au long de cet article, nous avons vu que plusieurs notions distinctes interviennent dans le comportement d’un système rayonnant :
- La résonance ;
- L’adaptation d’impédance ;
- Le rendement ;
- Le rayonnement.
Ces paramètres sont liés entre eux, mais ils ne décrivent pas la même réalité. Une antenne :
- Peut résonner sans être parfaitement adaptée.
- Peut être adaptée sans être exactement résonante.
- Peut présenter un ROS très faible tout en offrant des performances modestes.
À l’inverse, certaines antennes affichant un ROS qui n’est pas absolument parfait peuvent donner d’excellents résultats sur l’air.
C’est précisément pour cette raison qu’il est important de ne pas réduire l’évaluation d’une antenne à une simple valeur affichée sur un ROSmètre.
Une approche méthodique plutôt qu’une recherche du chiffre parfait
La mise au point d’une antenne repose généralement sur une démarche relativement simple :
- Déterminer la fréquence de résonance ;
- Ajuster les dimensions si nécessaire ;
- Mesurer l’impédance obtenue ;
- Mettre en œuvre une adaptation lorsque cela est utile ;
- Vérifier le comportement réel sur l’air.
Cette approche permet de comprendre ce que l’on mesure et surtout pourquoi on le mesure.
Elle évite également de corriger les conséquences avant d’avoir identifié les causes.
Le ROSmètre reste un outil utile
L’objectif de cet article n’était évidemment pas de dénigrer le ROSmètre.
Bien au contraire.
Le ROSmètre reste un excellent outil de contrôle et de surveillance.
Il permet de vérifier rapidement qu’un système fonctionne dans des conditions acceptables et qu’aucune anomalie majeure n’est apparue.
En revanche, lorsqu’il s’agit de comprendre le comportement réel d’une antenne ou de mettre au point une nouvelle conception, il devient souvent nécessaire d’aller plus loin.
C’est précisément là qu’interviennent les analyseurs d’antennes et les outils de mesure modernes.
Derrière chaque antenne performante se cache une méthode
Que l’on travaille sur un simple dipôle, une antenne verticale, une Delta Loop ou une antenne directive complexe, les principes fondamentaux restent les mêmes.
Observer.
Mesurer.
Comprendre.
Corriger.
Valider.
Cette méthode demande parfois un peu de patience.
Elle conduit néanmoins à des résultats bien plus fiables qu’une simple recherche du ROS le plus faible possible.
Le mot de la fin
Une antenne performante n’est pas nécessairement celle qui affiche le plus beau ROS.
C’est celle qui transforme efficacement l’énergie fournie par l’émetteur en ondes électromagnétiques utiles.
La prochaine fois que vous observerez une valeur de ROS sur votre station, posez-vous peut-être cette question :
Mon antenne est-elle simplement bien adaptée… ou est-elle réellement optimisée pour la fréquence sur laquelle je souhaite travailler ?
La réponse à cette question vous en apprendra souvent beaucoup plus sur votre antenne que la valeur du ROS à elle seule.
J’espère que cet article vous aura permis de mieux comprendre les notions de résonance, d’adaptation d’impédance et de rendement.
Si vous construisez ou modifiez vos propres antennes, vous constaterez rapidement que ces quelques principes constituent une base précieuse pour interpréter correctement vos mesures et améliorer progressivement vos réalisations.
N’hésitez pas à consulter les autres article du Guide
Et comme souvent en radioamateurisme, plus on mesure, plus on expérimente… plus on apprend.
Poster un Commentaire
